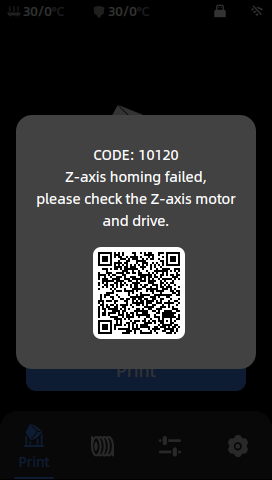

КОД:10120 Ошибка возврата оси Z в исходное положение. Проверьте двигатель и привод оси Z.



Меры предосторожности

Если машину необходимо разобрать для проверки, ее следует проверять при выключенном питании.



Инструменты

S2.5 Шестигранный ключ*1

Пинцет (металлический)*1

Авометр*1



Решение

Шаг 1: Предварительный осмотр машины

1. Проверьте, нормально ли возвращается в ноль ось Z станка.

2. Проверьте, не застрял ли двигатель оси Z станка.

3. Если ни одно из вышеперечисленных условий не выполняется, выполните следующие действия для устранения неполадок.



Шаг 2: Проверьте жгут проводов двигателя оси Z (для выполнения следующих шагов требуется отключение питания)

1. Проверьте, правильно ли подключен или ослаблен жгут проводов двигателя оси Z.

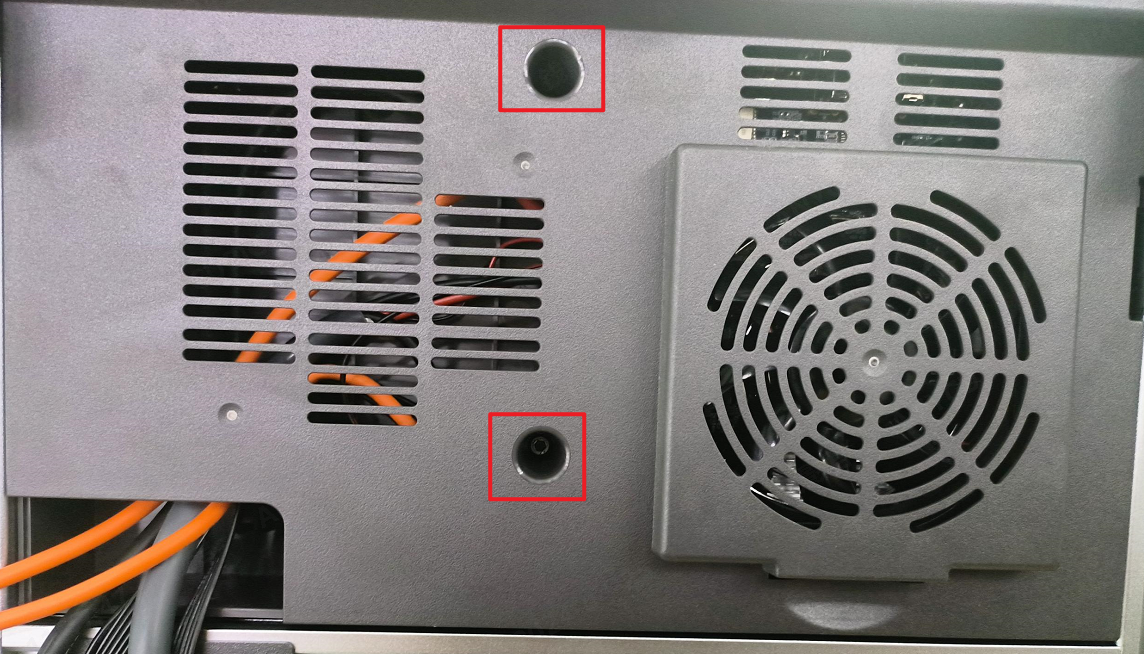

2. С помощью шестигранного ключа S2.5 открутите винты на задней крышке материнской платы.

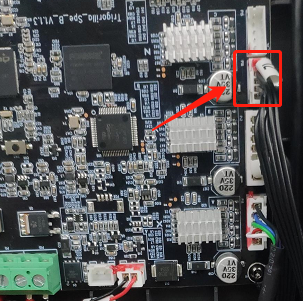

3. Проверьте, не ослаблен ли жгут проводов двигателя оси Z материнской платы.



Шаг 3: Снимите жгут проводов двигателя оси Z.

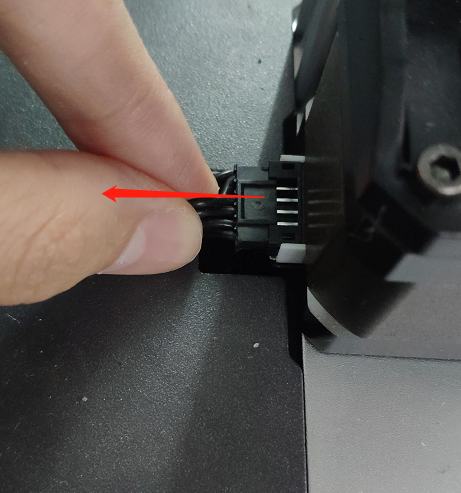

1. Отсоедините жгут проводов двигателя оси Z.

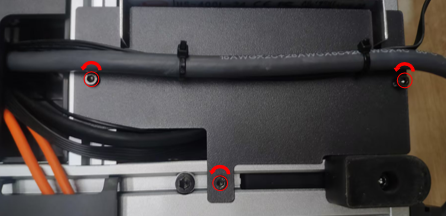

2. С помощью шестигранного ключа S2.5 открутите винты и снимите крышку блока питания (выключите питание, чтобы работать).

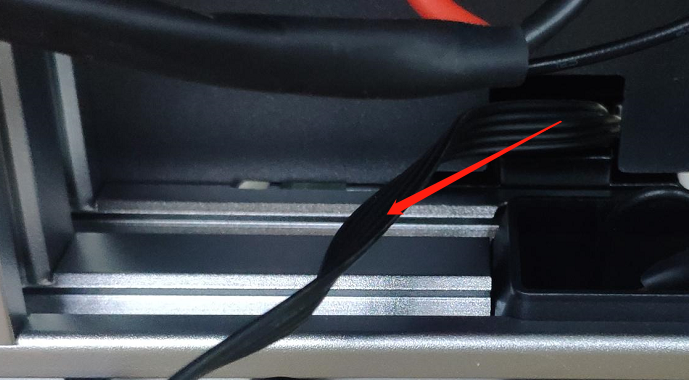

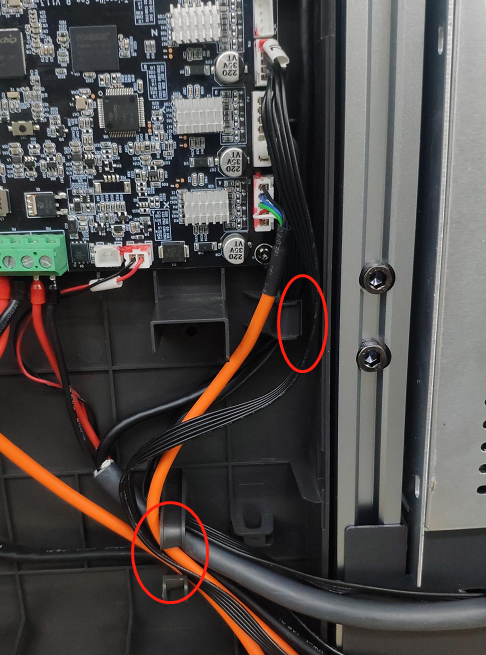

3. Снимите жгут проводов двигателя оси Z с зажима.

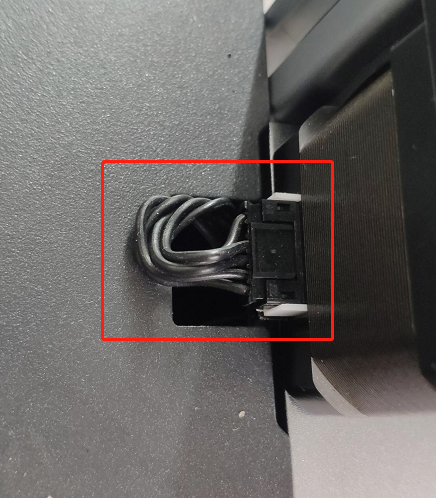

4. Снимите жгут проводов двигателя оси Z с двигателя оси Z.



Шаг 4: Проверка вращения двигателя оси Z

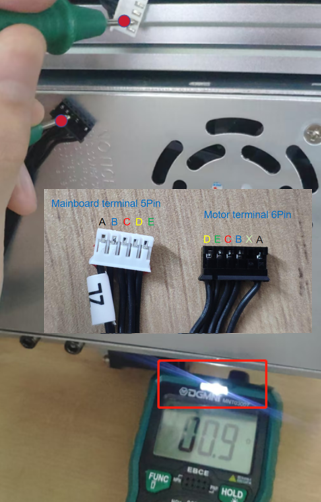

Метод 1: Используйте мультиметр для измерения исправности жгута проводов. Установите мультиметр в положение звукового сигнала и проверьте линию двигателя оси Z.

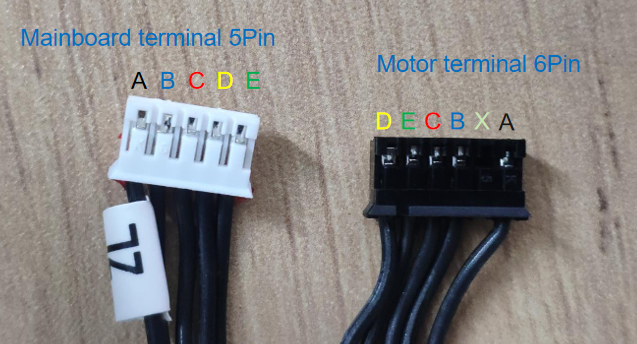

1. Диаграмма последовательности движения двигателя оси Z, проверка в соответствии с положением на рисунке.

2. Установите мультиметр в положение звукового сигнала и проверьте соединение пружин на обоих концах линии двигателя оси Z. Звук должен быть нормальным.



Метод 2: Тест с помощью пинцета (металлического)

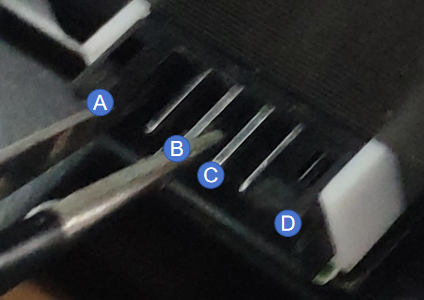

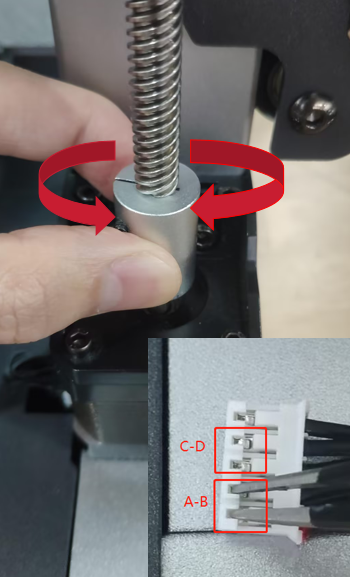

Используйте металлический пинцет, чтобы прикоснуться к 5-контактному клеммному проводу, проверьте группу AB и группу CD и вращайте муфту оси Z влево и вправо одновременно, чтобы проверить, есть ли у муфты легкое чувство застревания. Если и группа AB, и группа CD слегка застряли, линия двигателя оси Z в порядке.



Шаг 5: Измерьте двигатель оси Z

Метод 1: Используйте мультиметр для проверки

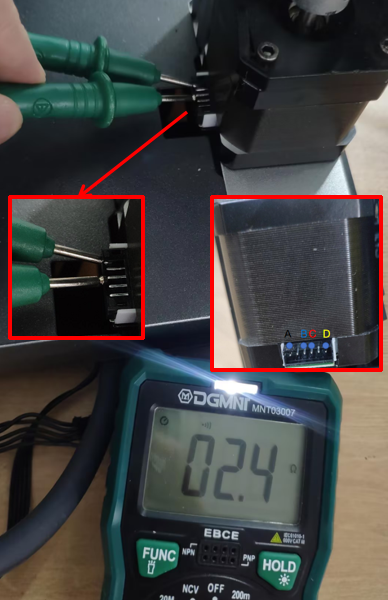

Установите мультиметр в положение звукового сигнала и проверьте непрерывность группы AB и CD. Если слышен звук, двигатель оси Z в порядке.。



Метод 2: Тест с помощью пинцета (металлического)

Проверьте группу AB и группу CD, и вращайте муфту оси Z влево и вправо одновременно, чтобы проверить, есть ли у муфты легкое чувство залипания. Если есть легкое чувство залипания при тестировании группы AB и группы CD, двигатель оси Z в порядке.
