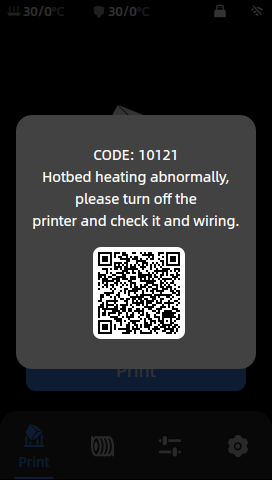

КОД:10121 Kobra 3 Combo-стол нагревается ненормально

1.Инструменты：

  • Шестигранный ключ S2.5
  • Крестовая отвертка
  • Мультиметр

2.Проверьте проводку парника:

Шаг 1: Выключите принтер.

Перед проверкой проводки выключите принтер и отсоедините источник питания, чтобы обеспечить безопасную эксплуатацию.

Шаг 2: Снимите основание принтера.

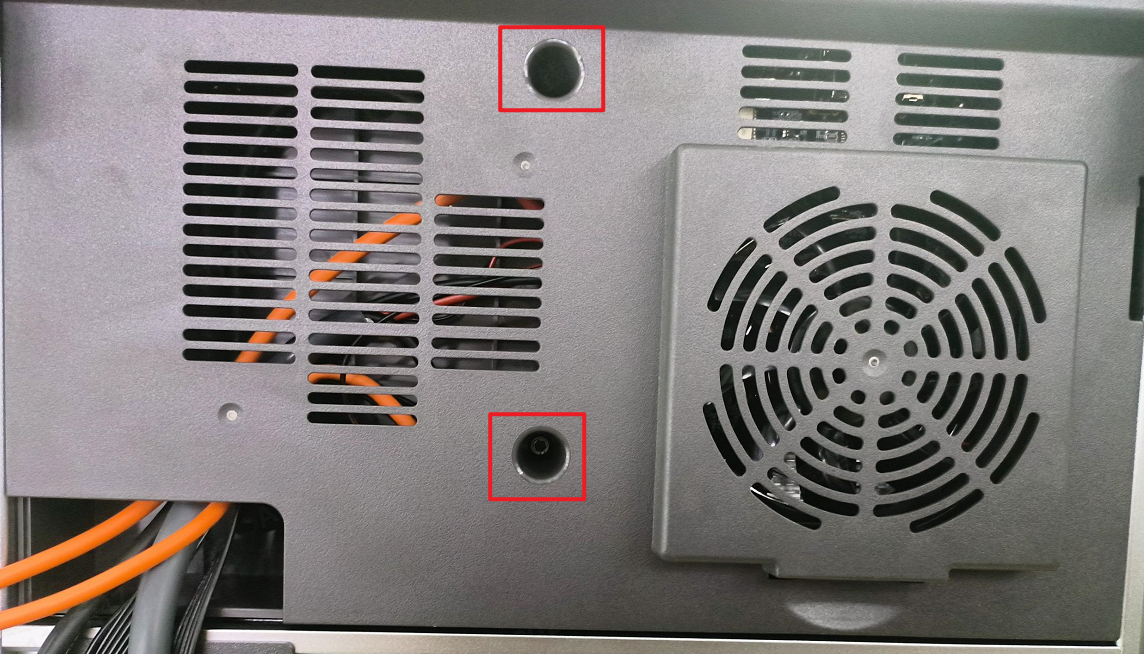

Используйте шестигранный ключ S2.5, чтобы открутить два винта, удерживающих базовую пластину. Снимите кабель вентилятора охлаждения и снимите нижнюю пластину.

Шаг 3: Проверьте кабель нагревательного элемента.

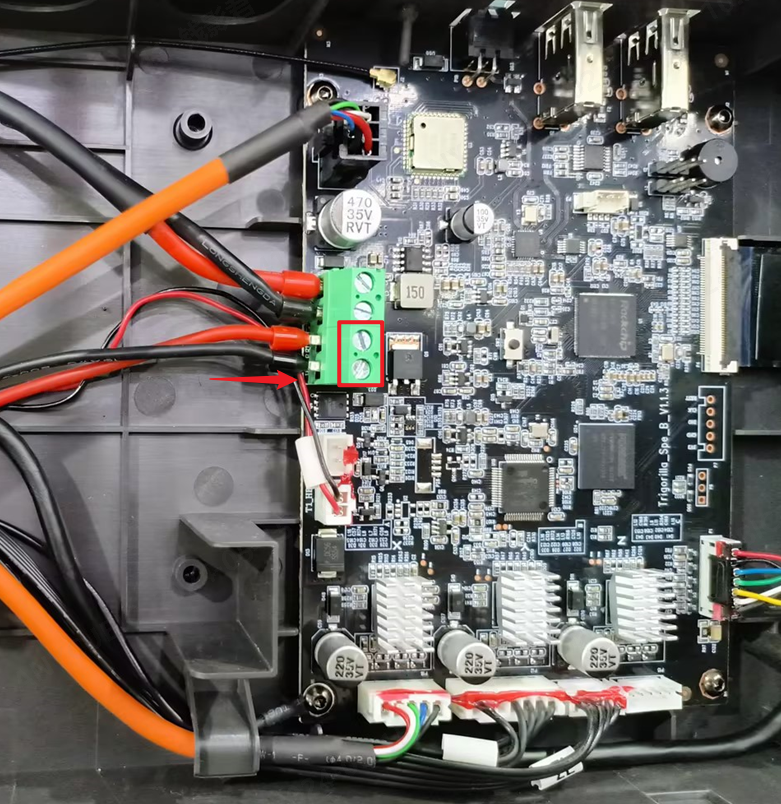

(1) Осторожно потяните за кабель нагревательного элемента, чтобы проверить, не ослаблен ли он и не отсоединен ли.

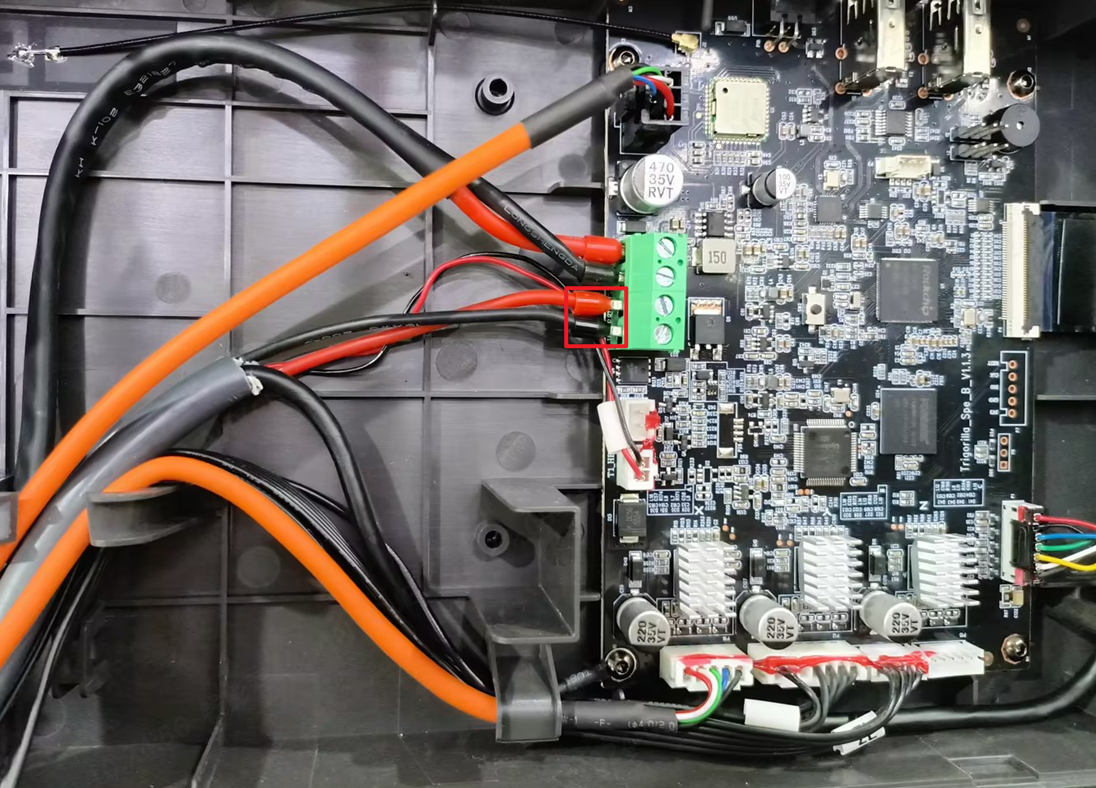

(2) Если кабель ослаблен или отсоединен, с помощью крестообразной отвертки ослабьте винты, которые крепят кабель нагревательного стола, затем снова подсоедините и затяните кабель нагревательного стола.

3.Измерьте напряжение на материнской плате:

Шаг 1: Разогрейте нагреваемый слой.

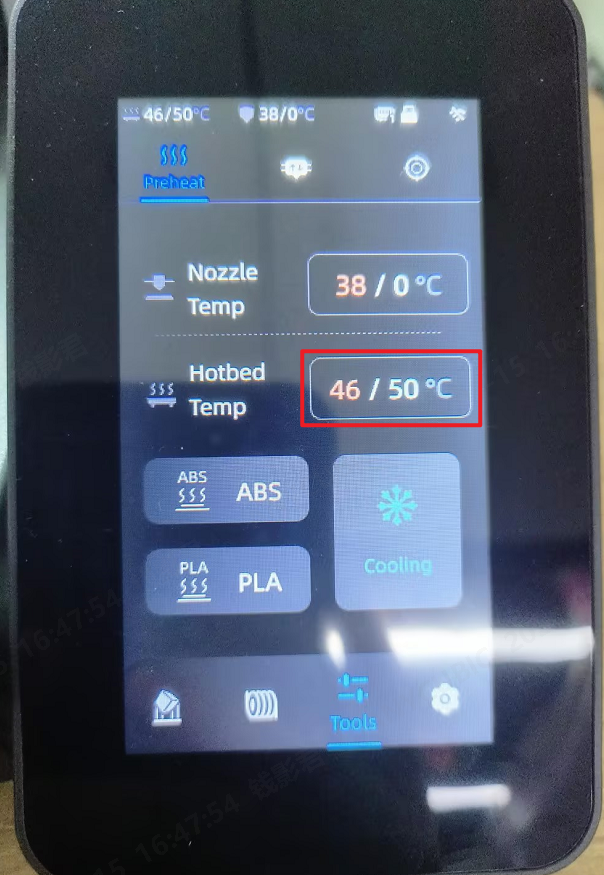

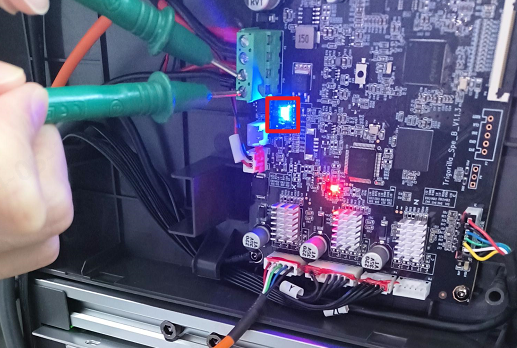

Сначала нагрейте нагреваемую платформу до 50 градусов. Если во время нагрева горит синий индикатор на материнской плате, это означает, что нагреваемая платформа нагревается нормально. Если он мигает, это означает, что нагрев нагреваемой платформы завершен. Если он не горит, это указывает на неисправность нагреваемой платформы, и требуется измерение напряжения.

Шаг 2: Измерьте напряжение материнской платы во время нагрева.

Примечание: Этот шаг требует некоторых знаний в области электрики и измерительного оборудования. Поскольку разные марки мультиметров имеют разные диапазоны измерений, настройте мультиметр на соответствующий диапазон.

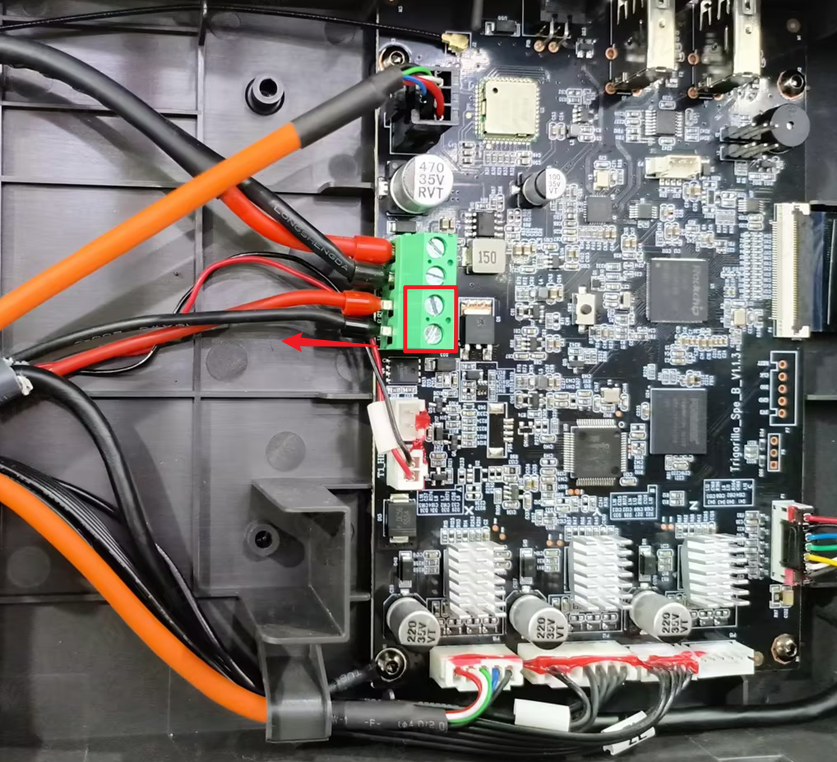

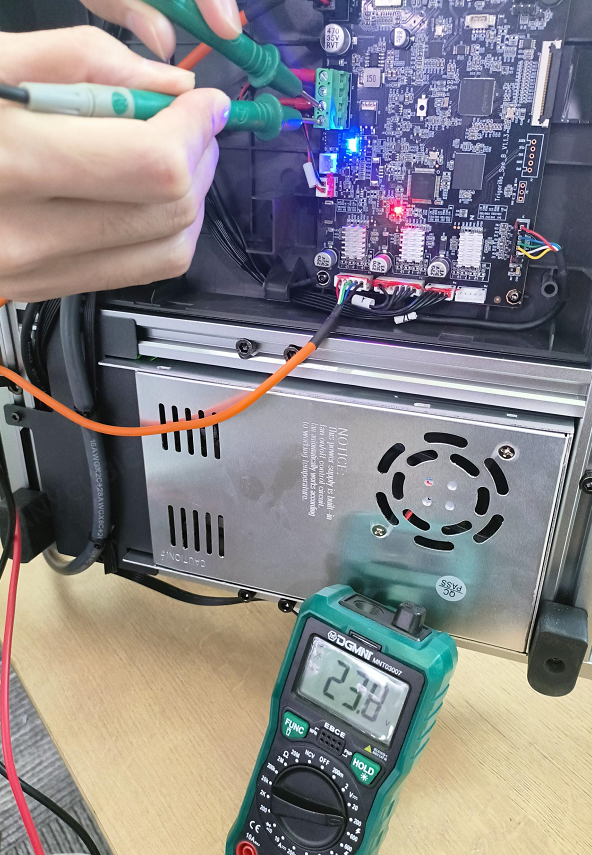

Во время нагрева нагреваемой платформы до 50 градусов Цельсия установите мультиметр на диапазон напряжения постоянного тока 200 В. Поместите красный щуп (положительный) на третий порт сверху вниз, а черный щуп (отрицательный) на четвертый порт сверху вниз. Измерьте, составляет ли напряжение материнской платы во время нагрева 24±2 В. Если измеренное напряжение находится в пределах нормы, это указывает на то, что материнская плата исправна. В противном случае, если измеренное напряжение не находится в пределах нормы, это указывает на неисправность материнской платы, и материнскую плату необходимо заменить.
