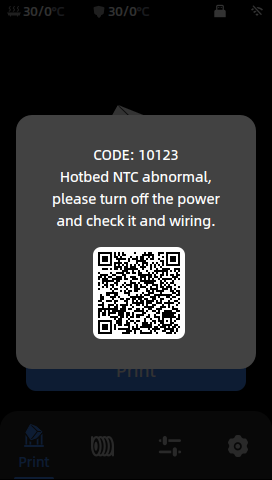

КОД: 10123 Неисправность NTC Hotbed





1.Инструменты：

S2.5 Шестигранный ключ*1

Мультиметр*1



2. Плохой контакт в проводке или жгуте проводов.

Методы устранения неполадок:



Шаг 1: Выключите принтер.

Перед устранением неполадок убедитесь, что принтер выключен и отсоединен от источника питания, чтобы обеспечить безопасную работу.



Шаг 2: Снимите крышку материнской платы.

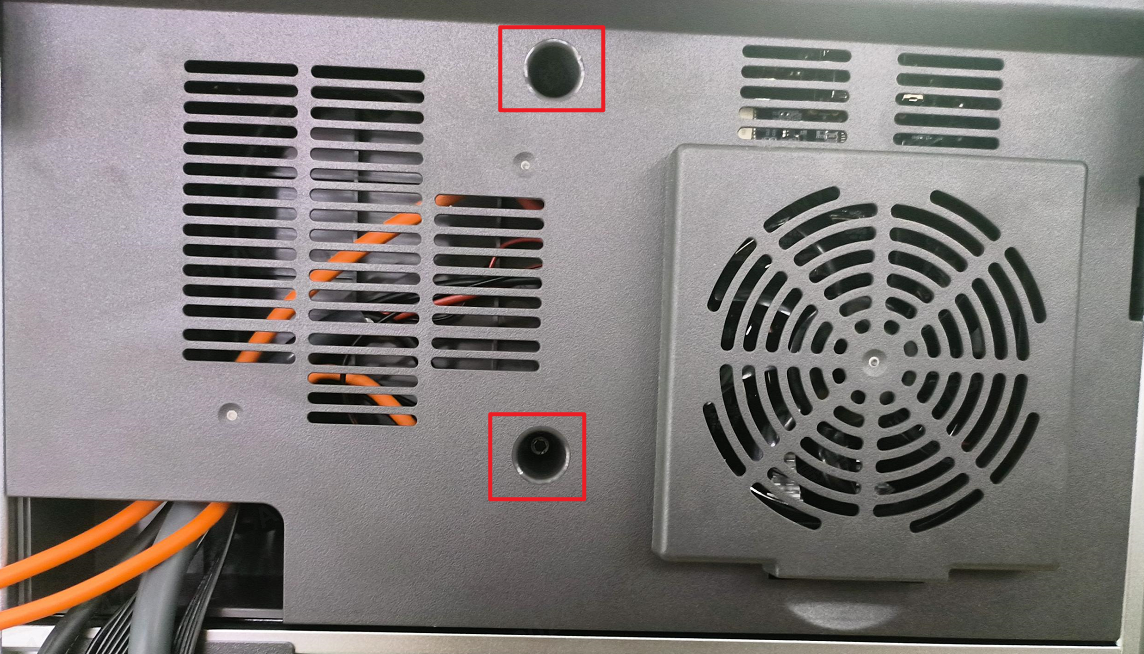

1. С помощью шестигранного ключа S2.5 открутите винты нижней крышки материнской платы.

2. Отсоедините кабель вентилятора FAN2 от материнской платы и отложите крышку материнской платы в сторону.



Шаг 3: Шаг 3: Повторно подключите кабели.

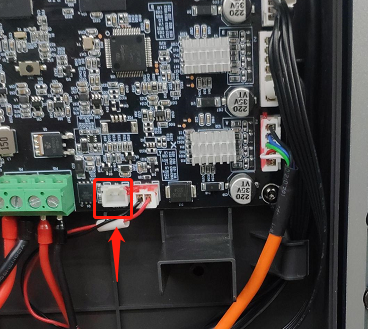

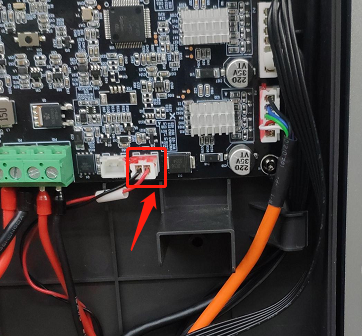

Переподключите кабель T1 на материнской плате.



3. Показания температуры имеют большое отклонение или являются ненормальными.

Этот шаг необходимо проверять, когда устройство не нагрето.

Метод устранения неполадок:

1. Включите машину и проверьте, отображается ли температура в левом верхнем углу главного интерфейса в нормальном состоянии. Нормальная температура обычно составляет около 25°, что связано с температурой окружающей среды. Если температура окружающей среды низкая, отображаемая температура также будет ниже. Эта подсказка также появится, если она ниже 10°C. Пожалуйста, переместите устройство в зону с более высокой температурой для использования.



4. Аппаратный сбой

Этот шаг требует определенных знаний в области электрики и измерительного оборудования. Поскольку разные марки мультиметров имеют разные измерительные механизмы, пожалуйста, отрегулируйте измерительный механизм мультиметра на соответствующий диапазон значений.



Методы устранения неполадок :

Шаг 1: Измерьте сопротивление кабеля T1 нагревательного стола.

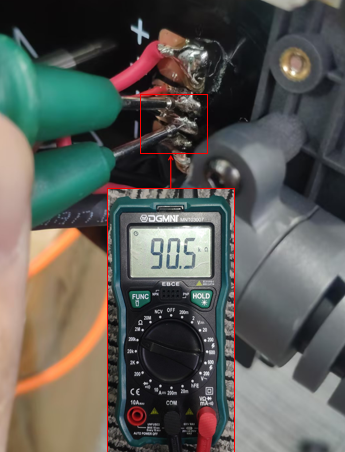

1. Когда машина выключена, пожалуйста, используйте мультиметр для измерения сопротивления сварочного порта NTC плиты горячего стола, чтобы убедиться, что оно составляет около 100±10 кОм, когда горячий стол находится при комнатной температуре (25℃). Если нет, это может быть проблема с горячим столом, пожалуйста, попробуйте заменить горячий стол.

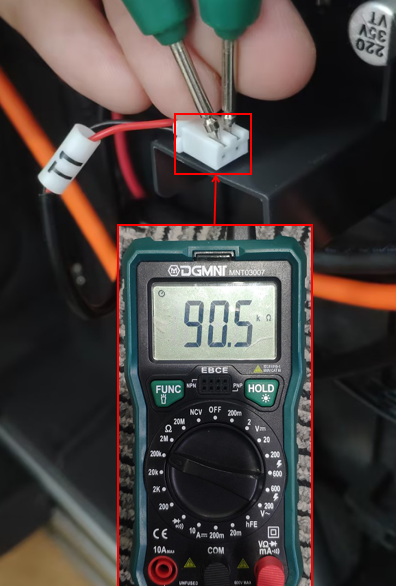

2. Измерьте сопротивление вилки жгута NTC нагреваемого стола, чтобы убедиться, что оно составляет около 100±10 кОм. Сопротивление должно быть таким же, как сопротивление NTC нагреваемого стола выше. Если оно отличается, что-то не так с жгутом NTC нагреваемого стола, и нагреваемый стол необходимо заменить.

P.S.: Вышеперечисленные шаги являются нормальными, для устранения неполадок необходимо выполнить шаг 2.

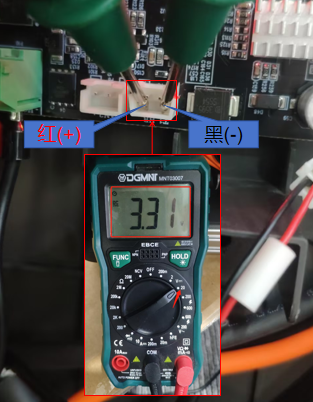

Шаг 2: Измерьте напряжение порта T1 материнской платы во время нагрева.

(Примечание: этот метод требует работы под напряжением, пожалуйста, соблюдайте правила безопасности, проводите измерения в соответствии с соответствующим положением на рисунке ниже и не прикасайтесь к двум контактам во время измерения, чтобы избежать короткого замыкания)

Когда устройство включено, настройте мультиметр на 20 В постоянного тока, подключите черный щуп к отрицательному полюсу, а красный щуп к положительному полюсу и измерьте, составляет ли напряжение на контакте NTC на материнской плате 3,3±0,01 В; если измеренное напряжение находится в пределах нормы, это означает, что материнская плата исправна; и наоборот, если измеренное напряжение выходит за пределы нормы, это означает, что материнская плата может быть неисправна, попробуйте заменить материнскую плату.
