1.Инструменты:
- Шестигранный ключ S1.5
- Шестигранный ключ S2.0
- Шестигранный ключ S2.5
- Пинцет
2.Этапы разборки:
Шаг 1: Выключите принтер.
Перед разборкой выключите принтер и отсоедините источник питания для обеспечения безопасной эксплуатации.
Шаг 2: Снимите головку принтера.

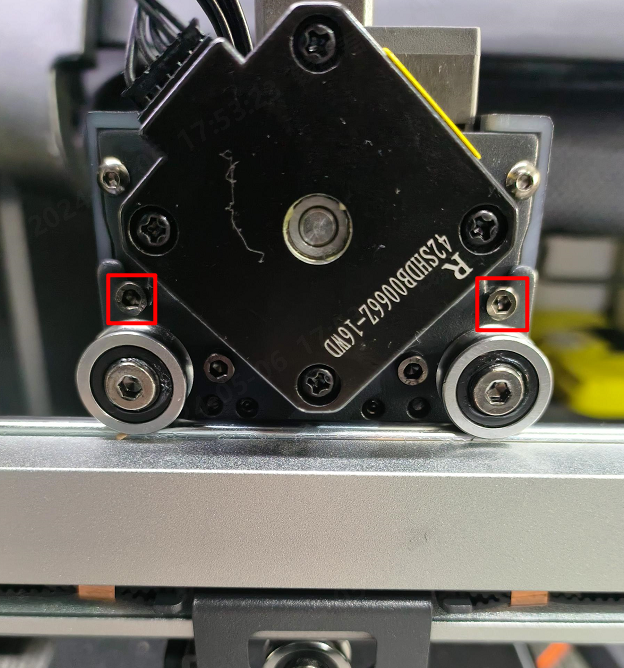

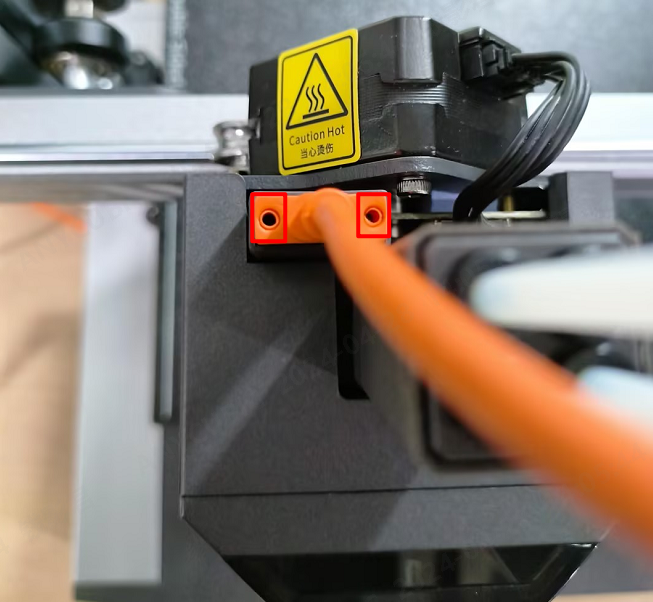

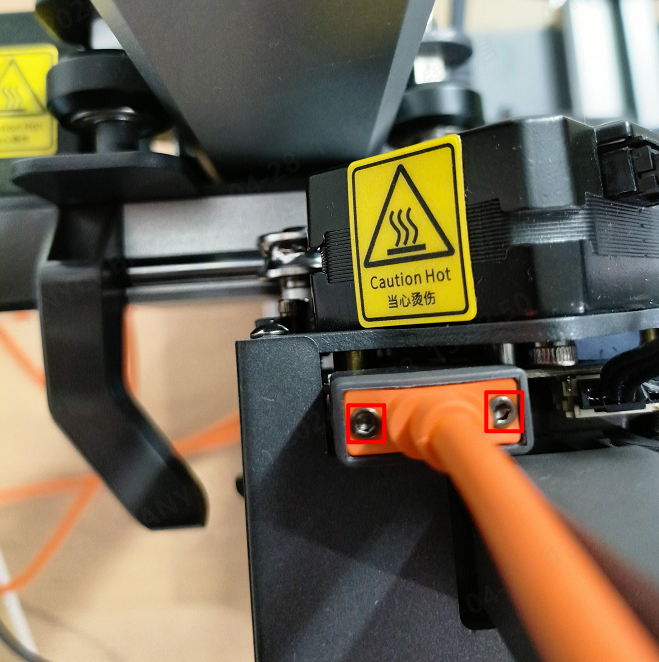

1. С помощью шестигранного ключа S1.5 открутите два винта, фиксирующих кабель печатающей головки.
.png)

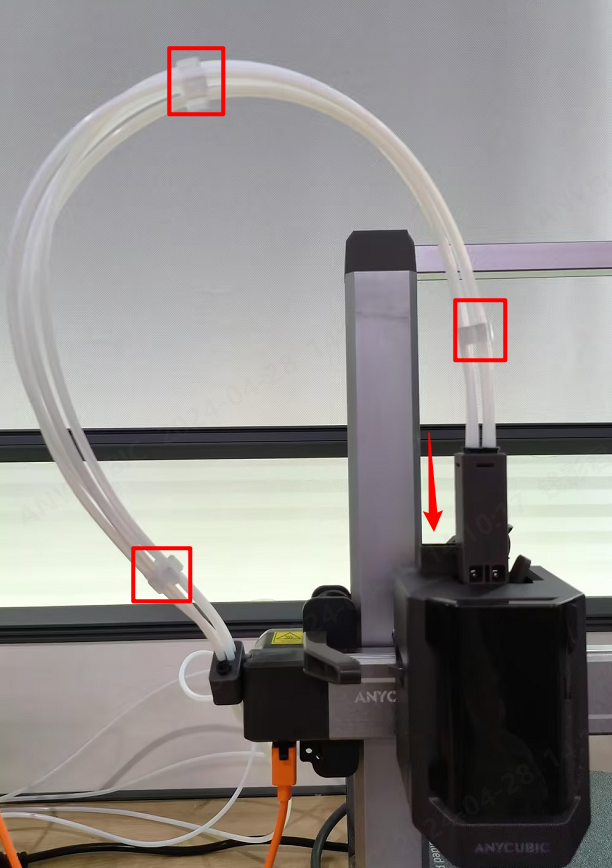

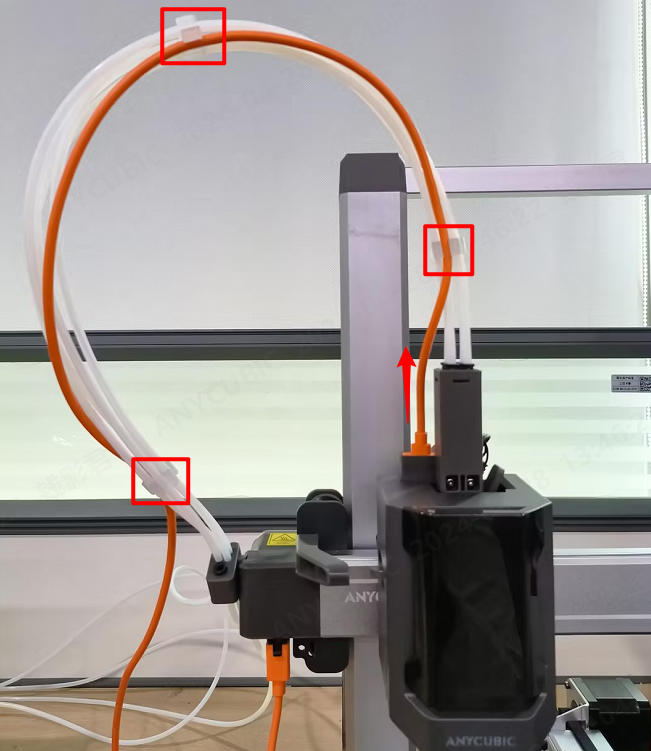

2. Снимите тефлоновую трубку, отсоедините кабель головки принтера и выньте кабель головки принтера из зажима.
.png)

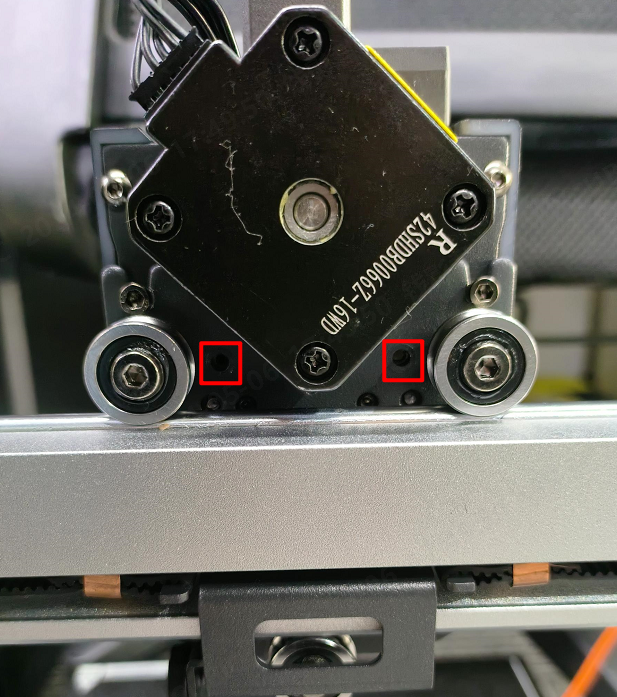

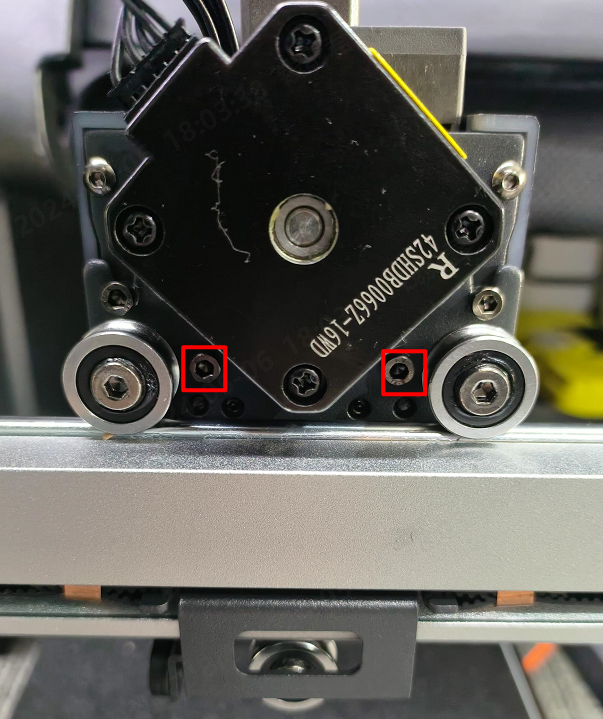

3. С помощью шестигранного ключа S2.5 открутите два винта, крепящих головку принтера.
.png)

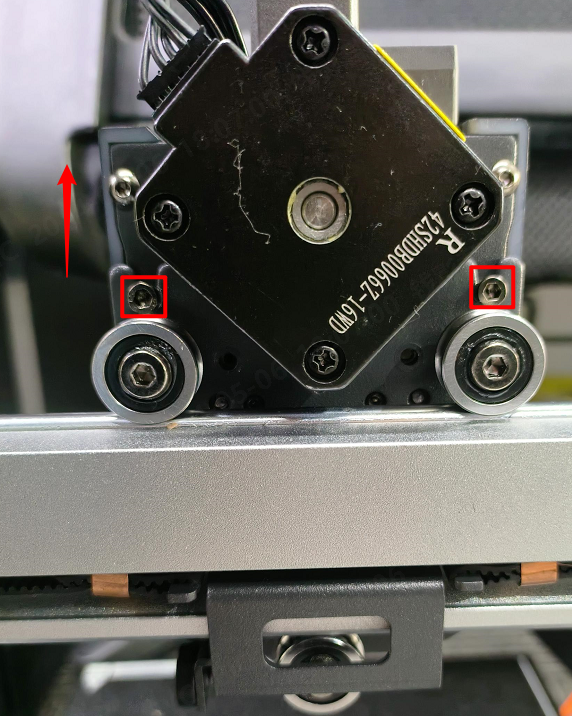

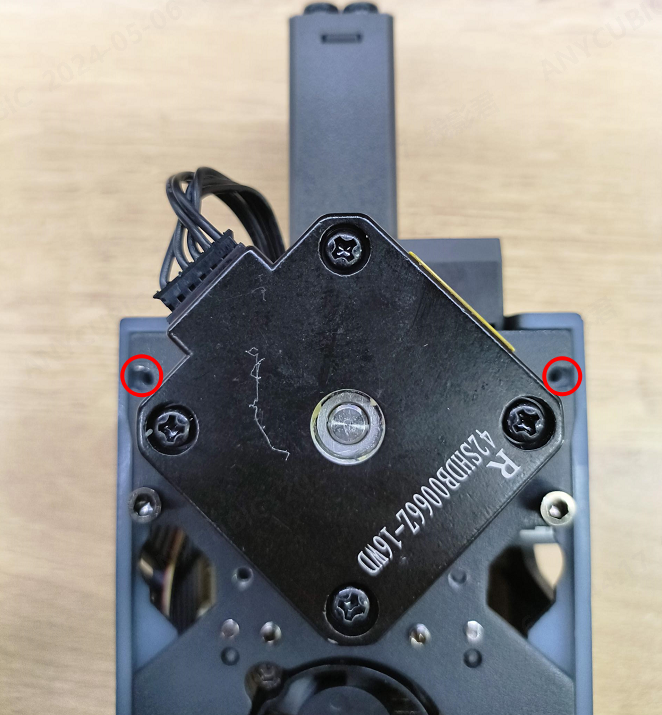

4. Затем с помощью шестигранного ключа S2.5 ослабьте оставшиеся два винта, поднимите головку принтера и снимите ее.
.png)
Шаг 3: Разберите корпус печатающей головки.

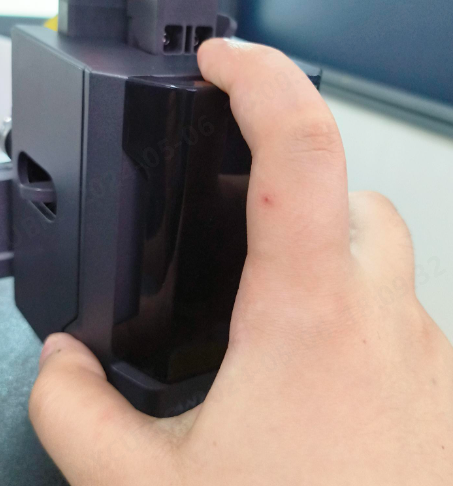

1. Снимите корпус печатающей головки, как показано на рисунке ниже.
Примечание: Корпус печатающей головки не закреплен винтами и может быть снят напрямую.
.png)

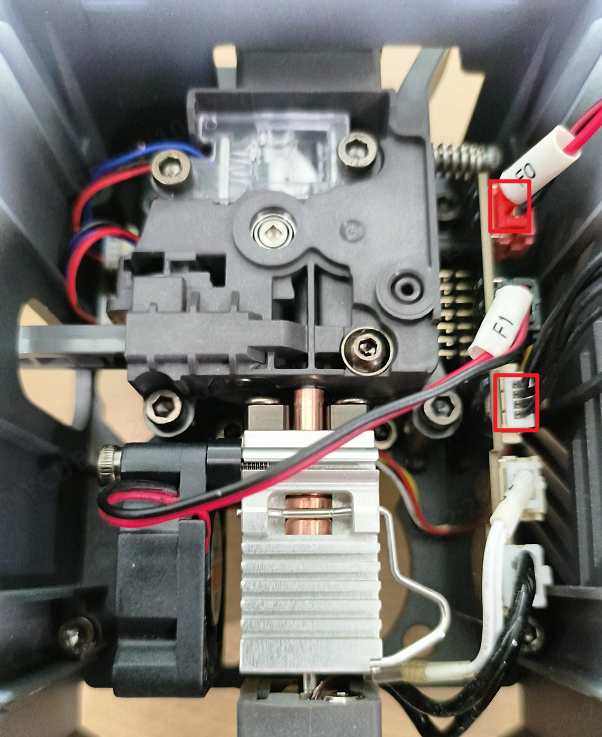

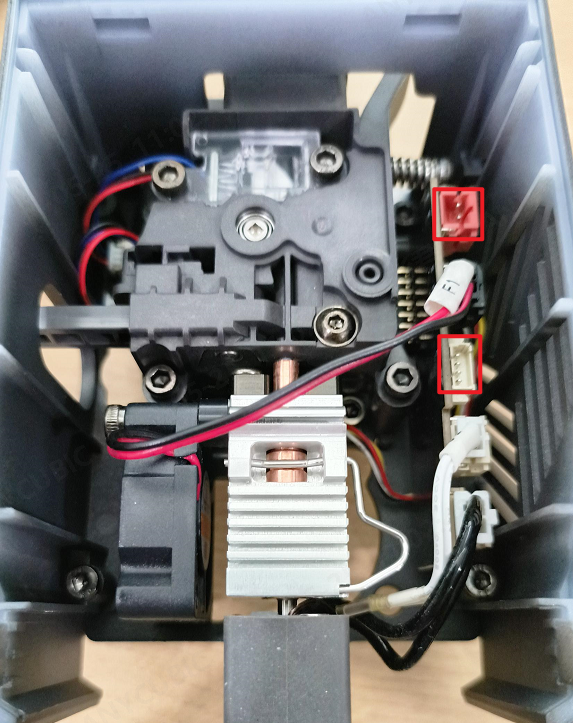

2. Отсоедините кабель вентилятора охлаждения модели (красная линия) и кабель сигнальной лампы (черная линия).
.png)

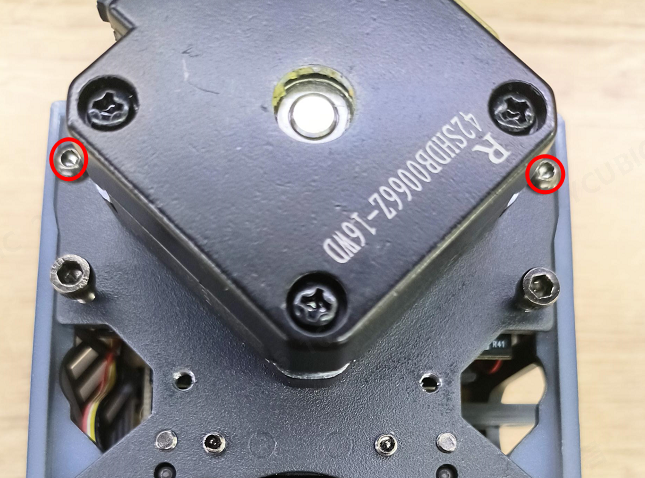

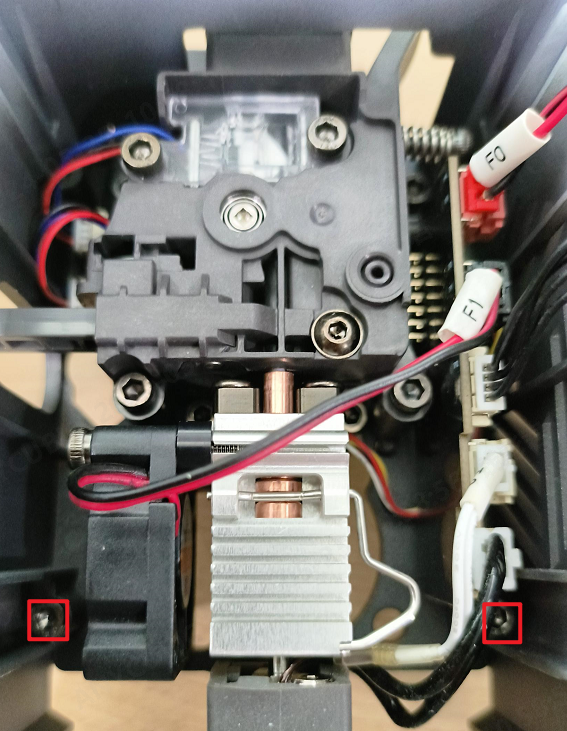

3. С помощью шестигранного ключа S2.5 открутите два винта, крепящих корпус печатающей головки.
.png)
4. Затем с помощью шестигранного ключа S2.0 открутите два винта, фиксирующих перегородку, и снимите корпус.
.png)
Шаг 4: Разберите плату обнаружения разрыва материала.

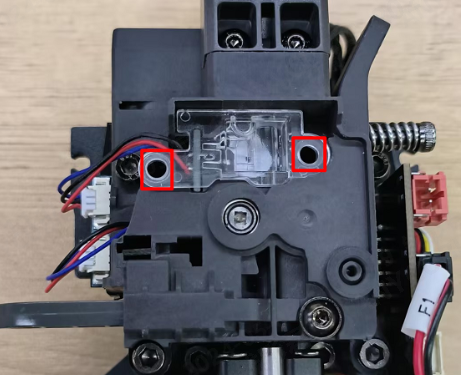

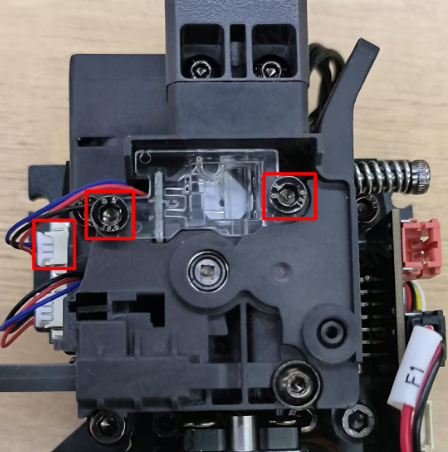

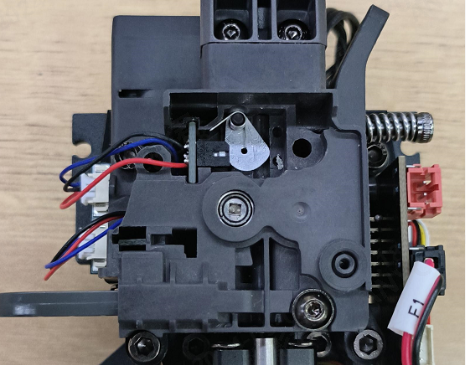

- Отсоедините кабель платы обнаружения сломанного материала, с помощью шестигранного ключа S2.5 открутите два винта, фиксирующих перегородку, и снимите перегородку.
.png)

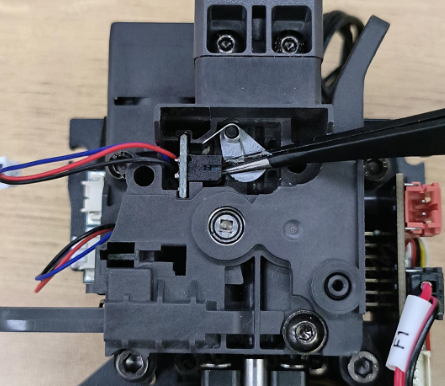

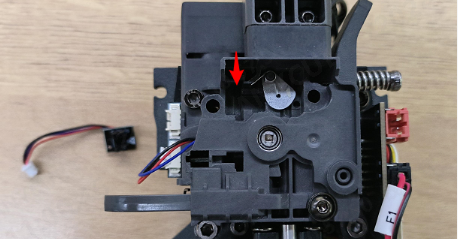

2. С помощью пинцета вытащите плату обнаружения сломанного материала.
Примечание: Не прикасайтесь к пружине, чтобы она случайно не выскочила. Если пружина выскочила, ее нужно переустановить с помощью пинцета.
.png)
3.Этапы установки:
Шаг 1: Замените плату обнаружения разрыва материала.
- Установите новую плату обнаружения поломки на экструдер, а затем нажмите на нее.
.png)
2. Повторно подключите кабель обнаружения разрыва материала.
.png)
3. Установите пластину и с помощью шестигранного ключа S2.5 затяните два винта, фиксирующих пластину.
.png)
Шаг 2: Установите корпус печатающей головки.
- Используйте шестигранный ключ S2.5, чтобы затянуть два винта, крепящих корпус головки принтера.
.png)
2. Используйте шестигранный ключ S2.0, чтобы затянуть два винта, фиксирующих перегородку.
.png)
3. Подключите кабель вентилятора охлаждения модели и сигнальный кабель обратно к порту платы адаптера соответственно и установите корпус печатающей головки.
.png)
Шаг 3: Установите головку принтера.
- Поместите головку принтера на кронштейн и совместите ее с отверстием для винта, затем затяните два винта с помощью шестигранного ключа S2.5.
.png)
2. Используйте шестигранный ключ S2.5, чтобы затянуть оставшиеся винты, крепящие головку принтера.
.png)
3. Установите тефлоновую трубку, закрепите кабель головки принтера в зажиме, а затем вставьте кабель головки принтера обратно в интерфейс.
.png)
4. С помощью шестигранного ключа S1.5 затяните два винта, фиксирующих кабель головки принтера.
.png)
